旌德縣城鄉供水一體化工程-水廠設備采購安裝項目答疑公告
各投標人：
現就旌德縣城鄉供水一體化工程-水廠設備采購安裝項目（項目編號：HXJY1110001036900001）招標文件作出如下回復：

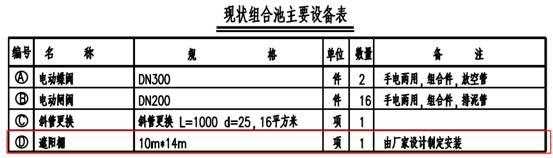

提問1、招標圖紙《白地鎮供水改擴建工程-主要工程量表》中的遮陽棚是否在本次招標范圍內。遮陽棚材質有何要求。
回復1：包含，材質為不銹鋼骨架，彩鋼瓦或樹脂瓦頂棚（具體由項目業主定另定）。
提問2、白地鎮供水改擴建工程中的現在組合池斜管更換，請問更換的新斜管是什么材質的。
回復2：乙丙共聚。
提問3、廠區管路的土方開挖回填是否在本次招標范圍內。
回復3：廠區圍墻（建筑紅線）內的源水管、靜水管和設備制水后的排污管等三類管路的土方開挖、回填包含在本次招標范圍內。
提問4、招標文件要求管道外防腐為環氧煤瀝青四油三布，招標圖紙技術說明要求浸水管道外防腐為兩底兩面，埋地管道外防腐為兩布四油，外露管道為一底一布兩油。請問管道外防腐以哪個為準。
招標文件要求
招標圖紙技術說明要求
回復4：以設計圖紙為準
提問5、白地鎮供水改擴建工程中的現狀清水池改造中要求對部分通氣帽及兩根出水管上DN400閥門損壞進行更換。請問通氣帽規格和數量各是多少，DN400閥門是手動閘閥還是電動閘閥。
回復5：投標單位實地調研。
提問6、加藥間的鋼架平臺是否屬于本次招標范圍內。
回復6：屬于本次招標范圍內
提問7、干式變壓器配電系統及柴油發電機系統是否在本次招標范圍內。
回復7：不在本次招標范圍內
提問8、開關、照明燈具及其配套控制箱等是否在本次招標范圍內。
回復8：不在本次招標范圍內
提問9、綜合樓的電氣系統是否在本次招標范圍內。
回復9：不在本次招標范圍內
提問10、蔡家橋鎮供水新建工程及云樂鎮供水新建工程兩個工程均無電氣圖紙，招標清單均為1套，無法進行工程量計算。是否能提供這兩個工程的電氣圖紙。
回復10：可以
提問11、招標清單的超聲波液位計為一體式，招標圖紙中的超聲波液位計為分體式。請問超聲波液位計具體為哪種形式的。
回復11：以圖紙為準
提問12、招標文件及圖紙中均未發現有關上位機的描述，本項目是否不含上位機及其系統。
回復12：各廠區不涉及上位機，只到PLC站。
提問13、招標文件及圖紙中均未發現有關容錯服務器的描述，本項目是否不含容錯服務器。
回復13：不含
提問14、招標文件及圖紙中均未發現風機、水泵等設備的控制柜、配電柜，這些控制柜、配電柜是否在本次招標范圍內。
回復14：包含。招標文件中有說明。
提問15、高低壓配電系統是否不在本次招標范圍內。
回復15：招標文件中有說明。
提問16、廠區內的動力電纜是否不在本次招標范圍內。
回復16：招標文件中有說明。
提問17、招標文件P9，第二章投標人須知3.3.1投標有效期：自投標人遞交投標文件截止之日起計算60日，而在P22，3.3 投標有效期3.3.1 除投標人須知前附表另有規定外，投標有效期為90日。兩處描述不一致，請明確？
回復17：投標有效期以投標人須知前附表60日為準。
提問18、招標文件P11，第二章投標人須知7.7.1履約保證金、質量保證金：履約保證金的金額：中標價的2%，而在P27，7.7 履約保證金7.7.1 在簽訂合同前，中標人應按投標人須知前附表規定的金額、擔保形式和招標文件第四章“合同條款及格式”規定的或者事先經過招標人書面認可的履約保證金格式向招標人提交履約保證金。除投標人須知前附表另有規定外，履約保證金為中標合同金額的10%。聯合體中標的，其履約保證金以聯合體各方或者聯合體中牽頭人的名義提交。兩處描述不一致，請明確？
回復18：履約保證金以投標人須知前附表中標價的2%為準。
提問19、招標文件P46-47，第四章合同條款及格式，第一節通用合同條款，8.質量保證期：8.1除專用合同條款和（或）供貨要求等合同文件另有約定外，合同設備整體質量保證期為驗收之日起24個月。而在P73，第五章設備、材料清單（6）特別說明注：上述“（1）-（5）”供貨范圍清單為招標人初擬的主要供貨設備，包括不限于表中所列所有貨物的供貨、包裝運輸及保險、裝卸、安裝、調試、考核驗收、培訓、交付后約定質保期內免費維修保養服務、水廠正常運營且出水水質達到最新國家標準等所發生的一切費用。主要設備尺寸可根據廠家要求進行二次深化設計，但不得低于招標文件要求。集成式模塊化凈水池設備質保期5年，其他設備2年，對于表中未細化列全或與投標人方案有的出入的設備清單，投標人須自行增加設備達到水廠正常運行，投標人應充分勘察現場，相關費用均應考慮在投標報價中，中標后不得以對現場情況不明或清單設備不全為理由提出任何增加項目費用的索賠。兩處描述不一致，請明確？
回復19：質量保證期以第五章設備、材料清單要求為準。
提問20、 關于集成式模塊化凈水池絮凝網格的描述存在差異，具體如下：
(1)招標文件第五章設備、材料清單中表述為，“網格，規格：不銹鋼板加 工配套，厚度3mm”;
(2)招標文件第135頁結構性能中表述為，“網格采用不銹鋼方管相互垂直 疊焊而成”;
(3)設計圖紙疊合池設計總說明(圖紙編號：給水-01)及一體化凈水器大 樣圖(圖紙編號：給水-07)中顯示，“絮凝采用斗狀網格反應裝置”。
上述文件從材料規格、加工工藝及結構形式三個維度進行表述，存在技術參 數與構造形式不一致，請貴方確認如下事宜：
(1)本項目集成式模塊化凈水池絮凝網格的具體構造形式(不銹鋼方管疊 焊/斗狀網格反應裝置)及是否允許中標方在滿足水處理工藝要求的前提下進行優化設計；
回復20：允許，在滿足處理工藝要求的前提下，材質不低于相關設計材料要求等級。
(2)若需按既定技術標準實施，請?zhí)峁┙y(tǒng)一的構造圖紙或技術規范，明確 材料類型(不銹鋼鋼板/不銹鋼方管)、規格、焊接工藝及裝配要求等關鍵參數。
|
1.2 |
網格 |
不銹鋼板加工配套，厚度3mm |
不銹 鋼 |
套 |
1 |
|
|
圖1招標文件設備、材料清單截圖(以白地鎮供水改擴建工程清單為例)
4.7.3.1 斗狀網格
1、制作材料
(1)網格采用不銹鋼材質。
(2)所有材料完全符合《生活飲用水輸配水設備及防護材料衛生安全評價規范》
(2001)的要求。
2、結構性能
網格須小于豎井尺寸，以方便安裝和拿出。網格各邊小于豎井10mm左右。網格孔眼尺寸根據豎井流速和當前段所要求的過孔流速計算而定。
網格采用不銹鋼方管相互垂直疊焊而成。
網格表面應干凈、平滑，無硬物劃痕，且焊縫應平整美觀。
圖2招標文件第135頁截圖
4)、絮凝沉淀參 數
絮凝采用斗狀網格反應裝置過水?dāng)嗝鏋槔馀_形。主體及配件材質均為 S30408 不銹鋼。絮凝反應時間不小于20.5min; 豎井共18格，分前、中、后三段，前段過網流速0.30m/s; 中段過網流速0.24m/s; 前段過孔流速0.27m/s; 中段過孔流速0.18m/s; 后段過孔流速0.12m/s.
不銹鋼網格A大 樣 不銹鋼網格 B大樣
 |
安裝于前段 共 48 塊 安裝于前段 共 24 塊
圖3設計圖紙疊合池設計總說明及一體化凈水器網格大樣圖截圖
(以白地鎮供水改擴建工程清單為例)
回復20：此項技術規范與圖紙不符的，請參照設計圖紙。
提問21：關于集成式模塊化凈水池不銹鋼濾板的描述存在差異，具體如下：
(1)招標文件第五章設備、材料清單表述為，“濾板，規格：不銹鋼板加工配套，厚 度 8mm”
(2)招標文件第134頁一體化凈水設備技術描述中表述為，“箱體材質：不銹鋼304,底板和外壁板厚度≥8mm, 長隔板厚度≥8mm, 短隔板厚度≥6mm,濾板厚度>8mm”;
(3)設計圖紙一體化凈水器大樣圖(圖紙編號：給水-07)中顯示，濾板形式為平板式不銹鋼濾板。
上述文件在不銹鋼濾板形式、規格方面存在不一致，根據項目經驗及規范要求，厚度8mm已完全能夠滿足濾板工藝及強度要求，請貴方確認本項目集成式模塊化凈水池不銹鋼濾板的具體構造形式(平板式不銹鋼濾板/瓦楞式不銹鋼濾板)及材料規格，是否允許中標方在滿足水處理工藝要求的前提下進行優化設計?
|
1.1 |
集成式模塊化凈水主體 |
日供水2000m3; 5300*7800*4600mm,304不銹鋼，壁板，底板，濾板大于 等于8mm;實際尺寸以廠家二 次深化設計為準 |
不銹 鋼 |
座 |
1 |
|
|
|
1.7 |
濾板 |
不銹鋼板加工配套，厚度8mm |
不銹 鋼 |
套 |
1 |
|
|
圖4招標文件設備、材料清單截圖(以白地鎮供水改擴建工程清單為例)
4.7.2技術描述：
箱體材質：不銹鋼304,底板和外壁板厚度≥8mm,長隔板厚度≥8mm,短隔板厚度≥6mm，濾板厚度＞8mm。
圖5招標文件第134頁截圖
圖6設計圖紙一體化凈水器濾板大樣圖截圖(以白地鎮供水改擴建工程清單為例)
回復21：按設計圖紙。
提問22、關于羅茨鼓風機，招標文件第118頁羅茨鼓風機附件部分，驅動裝置中“皮 帶驅動需配備安全防護罩”,根據我司工程經驗，羅茨鼓風機配備隔音罩后 皮帶驅動無需再配備安全防護罩，請貴方確認本項目羅茨鼓風機在已配備隔 音罩的情況下，皮帶驅動是否仍需要配備安全防護罩。
(7) 隔音罩
隔音罩外殼采用鋼板或合金鋼制造，內襯防火泡棉及吸音材料，進排風道均襯消音材料；隔音罩應配備同軸機械式散熱排氣扇；反沖洗用鼓風機的噪音值應不高于85 dB (A)(Im 處測量值)。鼓風機罩必須采用兩邊開門方式，打開后使機組完全處于開放環境，方便安裝調試，維護維修。
(8)驅動裝置
直接驅動或皮帶驅動均可，對于皮帶驅動設計，應在結構上充分考慮，提高皮帶驅動的可靠性；皮帶驅動設計的風機應配備皮帶自動張緊裝置，不須經常調整皮帶張緊度； 皮帶驅動需配備安全防護罩。
圖7招標文件第118頁截圖
回復22：需滿足安全規范要求即可。
提問23、除招標文件第六章技術標準和供貨要求“設備供貨、安裝、調試技術規范” 中明確要求投標時提交的資料外，其他相關技術資料如不能在投標時完整提供，是否可以中標后再補充缺失資料?是否屬于廢標項?
回復23：招標文件明確要求的材料必須提供，是否屬于廢標項目則根據評標辦法中的條款執行。
提問24、 本項目招標項目編號：HXJY1110001036900001,招標項目標段編號： HXJY 1110001036900001001,請貴方確認投標文件中項目編號應該寫招標項目編號(HXJY1110001036900001)還是招標項目標段編號 (HXJY1110001036900001001)?
回復24：均可。
提問25、加藥設備一般由集成式模塊化凈水池廠家配套提供，可否將本項目集成式模塊化凈水池廠家推薦品牌補充作為加藥設備的推薦品牌?
回復25：不可。
提問26、投標文件格式目錄八、技術參數標準和供貨要求響應表，系統導出來的格式?jīng)]有此項內容，請問投標時是否需要提供？
回復26：無需提供。
招標文件相關條款與本答疑內容不一致的以本答疑公告為準，本項目投標截止時間、開標時間均延期至2025年6月26日9時30分。
招標代理機構：安徽華嘉工程項目管理有限公司
2025年6月13日
